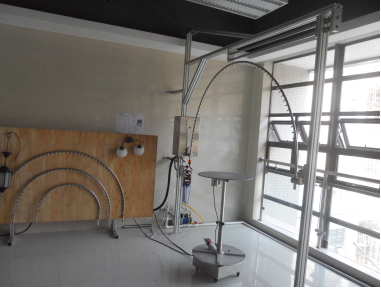

IPX3-4擺管淋雨試驗裝置

    本套擺管淋雨試驗設備為大型敞開式設備，需安裝在特設的實驗室內對產品進行人工模擬淋雨試驗。設備可以用來考核和確定電工、電子產品外殼和密封件在水試驗后或在試驗期間能否保證設備和元件良好的工作性能。設備能完全模擬外界淋雨環境，充分再現外界淋雨環境對產品所造成的影響。

    本設備人工模擬淋雨試驗，不包括有強風速的降雨，不考慮試驗樣品的溫度與雨水溫度的溫度差作用所引起的大量進水。

    本設備可以為科研、產品開發和質量控制提供相應的環境模擬和加速試驗。

一、參照標準

    本產品參考GB 4208-2008外殼防護等級IPX3、4,GB/T 4942.1-2006及GB 2423.38-2005《電工電子產品基本環境試驗規程  試驗R：水試驗方法》、GB/T10485-2007、GB 4706、GB 7000等國家標準中相對應的技術參數設計制造。

二、結構設計簡介

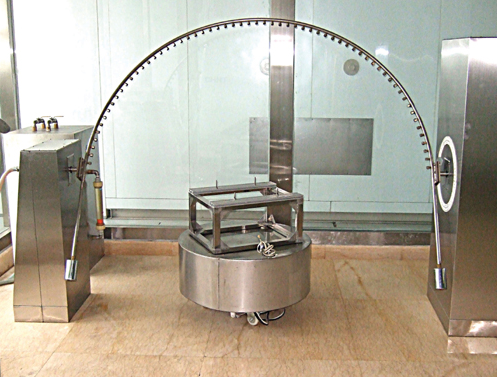

    本套擺動管法試驗設備由擺管支架、擺管傳動、旋轉工作臺、電氣控制、供水系統等五部分組成。擺管立柱內部采用槽鋼焊接，保證在擺管擺動時的穩定性；立柱包邊材料采用不銹鋼板制作，以便在進行水試驗時不會生銹；設備的樣品架、法蘭、接嘴及其它附件配件均為不銹鋼材料制作。

    擺管由不銹鋼管彎制，可以作±180度(理論)往返擺動，同時將控制在一定流量和壓力的水通過擺管上的噴嘴噴出，對試驗樣品進行水試驗。擺管擺動的傳動裝置設計合理，制作精密，維護方便。擺動速度和角度可以設定和自動調節，操作簡單。樣品架轉臺設計載重50公斤，并且可以水平方向360度旋轉，轉速可以調整。整臺設備設計合理，經久耐用。設備在符合國家標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。

供水箱：設備配備一套供水箱提供試驗用水。由304不銹鋼板材制作，抗壓耐腐蝕，容積200L，安裝進水過濾器，水箱加蓋，防止風塵雜物進入。水泵將水池中的水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力從擺管的噴嘴噴出。場地須考慮排水，使試驗用水迅速排放，以不積水為佳。

四、技術規格

  l型號：CHBG-1000

  l樣品架轉速：1～20r /min可調

  l樣品架承重：50kg

  l擺管半徑：1000mm

  l試驗臺面尺寸：?800㎜（可根據客戶需要設計）

  l噴水孔徑： ? 0.4㎜

  l孔間距離：50mm

  l擺管擺幅：0～±160°可調

  l每孔平均水流速度：0.07L/min

  l設備電源：AC380V

五、電路控制和保護系統

  l采用7寸液晶觸摸屏控制儀，PLC控制可分別對擺管、轉盤、水泵和試驗時間進行控制；擺動角度、頻率、轉盤轉速能直接在觸摸屏設定和顯示，手動模式下擺管擺幅可以在允許范圍內任意調節，同時觸摸屏可直觀顯示當前擺管位置（相對角度）。

  l預設試驗時間: 試驗時間最大為9999小時59分

  l配備水過濾器；

  l無熔絲保護開關；

  l過載、漏電、全護套式接線端子；

  l具有自動關機等保護；

六、實驗室設施布置

    實驗室應具備足夠容納整套設備的空間，照明、供電、供水、排水設施齊全。

    實驗室地面應由防滑防滲水的材料鋪設，地面四周留有200mm寬，100mm深的排水溝，以利于試驗時廢水的排放，且廢水可以經由排水溝順利地排出室外，保證實驗室地面不會有積水產生，對試驗造成影響。

    實驗室的墻面應使用不滲水的瓷磚貼面，貼面高度至少2500mm，墻面合適的位置安裝防水，防漏電的供電裝置，設備使用電源為AC 380V 三相五線。占用空間為深3000mm，寬4500mm，高3000mm。

七、隨機資料

  l 說明書、電路圖、合格證、保修卡；

  l 操作方法、注意事項、出貨基本配件、維修保養事項；

八、設備使用條件

  l 環境溫度：5℃～＋35℃；

  l環境濕度：≤90%；（不結露）

  l 電源要求：AC380（ ±10%）V/50HZ   三相五線制；

  l 預裝容量：2KW；
